BUZZER C1
Modifica eseguita da Roberto (Robert0)

Parti occorrenti per montaggio BUZZER SU RELE' INDICATORI DI DIREZIONE:

Necessario:

• 1 Buzzer con elettronica 12 Volt (io ho usato esattamente quello indicato nella foto ma se ne possono montare anche di più potenti limitatamente allo spazio esistente).

• Saldatore a stagno per elettronica (non indispensabile).

Montaggio:

I.      Smontare lo schienale.

II.     Togliere il coperchio della scatola contenente fusibili e rele’.

III.    Togliere il rele’ degli indicatori di direzione (e’ il primo partendo dall’alto).

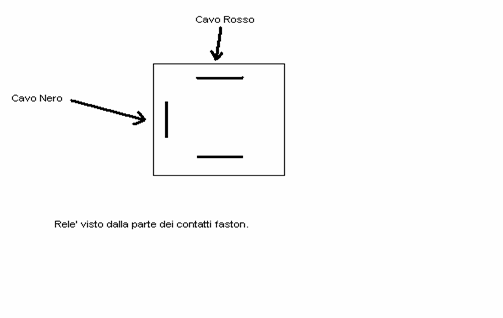

IV.     Saldare con pochissimo stagno il cavo rosso del buzzer al contatto superiore ed il cavo nero al contatto centrale nella parte piu’ aderente al rele’ per lasciare la lama del contatto faston il piu’ libera possibile (Se non volete  o potete saldare è sufficiente spelare la parte terminale dei cavetti del buzzer per circa 2 cm. ed avvolgerli con un solo giro ai contatti faston del rele’ come indicato per la saldatura).

Reinserire il rele’(occorrerà un po’ più di forza poiché ora ci sono i terminali dei cavetti che aggiungono spessore ).

V.      Provare gli indicatori di direzione e dovreste sentire il buzzer  ….

VI.     Rimontare il coperchio scatola rele lasciando fuori il buzzer (i cavetti saranno pizzicati dal coperchio)

VII.    Fissare sul lato superiore della scatola o su un trave di alluminio del telaio il buzzer con un po’ di silicone o se volete con del velcro. Avrete cosi’ il buzzer  nella  posizione  piu’ vicina possibile per un buon ascolto.

VIII.   Reinserire lo schienale.

Per aver maggiori delucidazioni a tal riguardo potete contattare l'Autore iscrivendovi al Forum del Bmw C1 Club Italia, di cui è Membro o inviargli direttamente un'email cliccando sulla busta.
